オムロン
「ハイブリッドV2Xシステム」の
製品説明

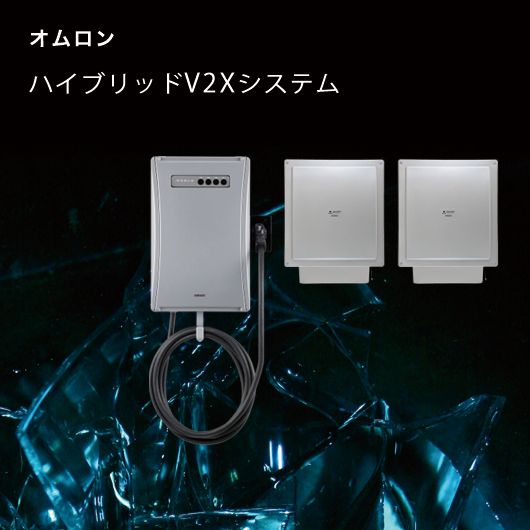

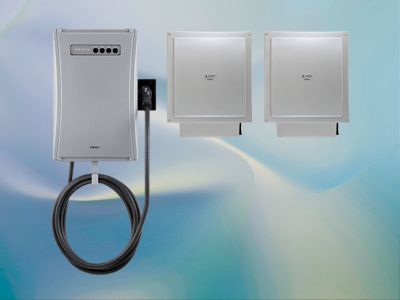

オムロン「ハイブリッドV2Xシステム（KPEP-A-2シリーズ）」
の特徴
ご自宅に合わせた柔軟なV2X導入
V2Xシステムの導入、ご自宅の太陽光発電設備との兼ね合いや、初期費用が気になりますよね。オムロンのハイブリッドV2Xシステムなら、すでに太陽光発電システムをお持ちの場合でも、賢く、そして段階的にV2Xシステムを導入できます。

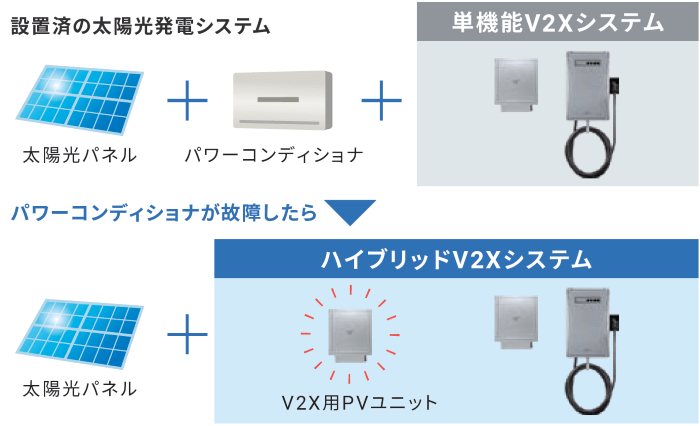

既存の太陽光発電システムと連携し、未来へステップアップ
すでに太陽光発電システムが設置されているご家庭でも、ハイブリッドV2Xシステムは手軽に後付け設置が可能です。現在の太陽光発電システムをそのまま活かし、ハイブリッドV2Xシステムを従来の単機能V2Xシステムとして併用できます。
そして、将来的に太陽光発電システムのパワーコンディショナの交換時期が来た際には、ハイブリッドV2XシステムのV2X用PVユニットへの切り替えで、より高性能なハイブリッドV2Xシステムへと進化させられます。このように段階的に導入できるため、初期費用を抑えつつ、お客様の住環境や将来の計画に合わせた最適なEV活用を実現できるのが大きな特長です。
カタログより
単機能V2Xシステム（KPEP-Aシリーズ）との違い
オムロンのV2Xシステムには、単機能V2XシステムとハイブリッドV2Xシステムがございます。お客様のライフスタイルや電力へのご希望に合わせて最適なシステムをお選びいただけるよう、それぞれの特長を詳しくご紹介いたします。
最新機能と連携による進化
ハイブリッドV2XシステムもV2H（双方向給電）と停電時電力供給に対応しており、EVを活用した電力マネジメントのパイオニアとして、多くのお客様にご愛用いただいています。優れた基本性能を備え、安定した電力供給を可能にします。
一方、最新モデルであるハイブリッドV2Xシステムは、シリーズの優れた基本機能を継承しつつ、特に太陽光発電システムとの連携における最適化と、電力変換効率のさらなる向上が図られています。これにより、発電した再生可能エネルギーをより効率的にEVに蓄え、ご家庭で活用することが可能です。

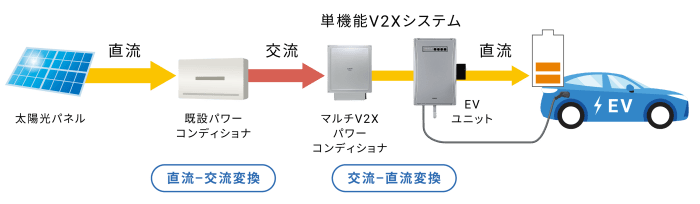

単機能V2Xシステムがおすすめの方
- 既に太陽光発電システムを導入済みで、V2Xシステムを併設し、EV充電とV2Hによる電力活用を始めたい方。
- EVの充電と停電時の電力確保を主な目的とし、実績のあるシンプルで信頼性の高いシステムをご希望の方。
カタログより

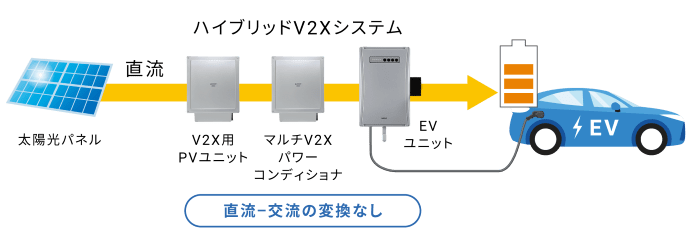

ハイブリッドV2Xシステムがおすすめの方
- これから太陽光発電システムの導入も検討しており、V2Xシステムとの連携で電力の自家消費率を最大限に高めたい方。
- 最新の技術で、より変換ロスを抑え、電気料金のさらなる削減を目指したい方。
- エネルギーマネジメントを最適化し、環境負荷の低減にも積極的に貢献したい、先進的なシステムをご希望の方。
カタログより
お客様の現在の電力環境や将来のビジョンに合わせて、最適な一台をご提案させていただきますので、ぜひお気軽にご相談ください。
驚きのスピード充電：倍速充電
「EVの充電に時間がかかる」というお悩みは、もう過去のものになります。オムロンハイブリッドV2Xシステムは、ご自宅での充電時間を大幅に短縮し、日常のEV利用をよりスムーズにします。
ご自宅での充電時間を大幅に短縮
ハイブリッドV2Xシステムは、交流200Vで最大6kW出力に対応し、従来製品の約2倍の高速充電を実現します。例えば、一般的なEV（40kWhバッテリー搭載）であれば、バッテリー残量警告灯が点灯してから満充電まで約7時間で完了。
これにより、お出かけ前の短い時間や、夜間の間に効率よく充電を済ませられるため、充電のために計画を立てる手間が大幅に軽減され、お客様の時間を有効活用できます。
ホームーページより
もしもの時も電力を確保：停電時電力供給
予期せぬ災害による停電は、私たちの生活を脅かす不安要素です。しかし、オムロンハイブリッドV2Xシステムがあれば、もしもの時でもEVからの電力供給により、ご家庭で安心して電気をご利用いただけます。
災害時でも安心の電力供給

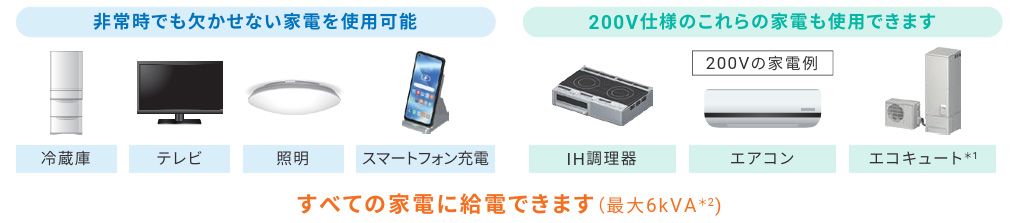

地震や台風などによる大規模停電が発生した場合でも、EVからの電力供給により、ご家庭で照明や冷蔵庫、スマートフォンなどの必要最低限の電化製品を継続して使用できます。
ハイブリッドV2Xシステムは停電時に最大6kWの電力を供給可能。事前にEVを満充電にしておけば、状況によっては数日間の電力確保も期待できます。さらに、系統からの電力供給が停止しても、自動でEVからの給電に切り替わるため、非常時でも手動での複雑な操作は不要で、迅速かつ確実に電力を供給します。
カタログより
スマホで簡単操作、見守りも：専用アプリ＆選べるモニター
ご自宅の電力状況やEVの充電状態を、いつでもどこからでも確認できたら便利だと思いませんか？オムロンハイブリッドV2Xシステムは、専用スマートフォンアプリとカラー液晶モニターで、スマートな電力管理を可能にします。
アプリ：いつでもどこでも電力状況をチェック
専用スマートフォンアプリ「V2Xシステム専用アプリ」を使えば、外出先からでもEVの充電状況確認や、充放電の開始・停止操作が簡単に行えます。
カラー液晶モニター：大きな画面で操作しやすい
屋内に設置できるカラー液晶モニターは、ご家庭の電力の流れをグラフィカルに「見える化」し、日々の電気の使い方がひと目でわかります。目標設定機能も搭載しているため、電気代削減への意識も高まり、より効率的な電力運用をサポートします。
V2Xシステム表示ユニット
オプション
表示ユニット
パソコンやスマートフォンを使えない場合は、専用表示機で発電量や充電量の確認や設定の変更が出来ます。
※屋内でWi-Fiが届く範囲でのご使用になります。
※ゲートウェイVer2.7以上で利用可能です。
※屋内でWi-Fiが届く範囲でのご使用になります。
※ゲートウェイVer2.7以上で利用可能です。
- タッチパネルで簡単操作
- 太陽光発電 / 蓄電池の状態を表示
- 過去（24時間 / 2週間）の実績をグラフ表示
設置場所を選ばない：壁掛けが基本、スタンドも用意
V2Xシステムを導入したいけれど、設置スペースに不安があるという方もご安心ください。ハイブリッドV2Xシステムは、コンパクト設計と多様な設置方法で、様々なご家庭の環境に対応します。
ご自宅の環境に合わせて柔軟に設置

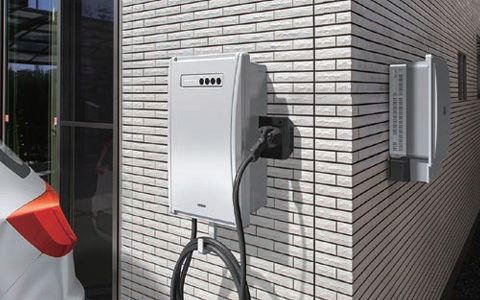

本体は壁掛け設置が基本のため、ガレージや玄関脇などの限られたスペースにもすっきりと導入できます。幅370mm、高さ500mm、奥行き175mmのコンパクト設計は、一般的なEV充電器と比較しても場所を取りません。

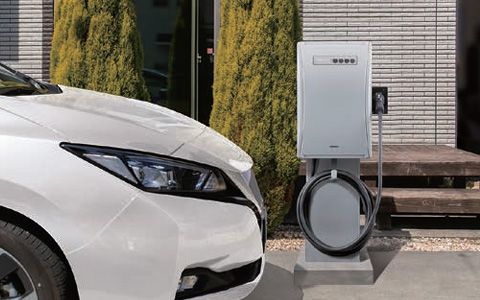

また、壁への設置が難しい場合でも、専用スタンドをご用意しているため、ご自宅のレイアウトや敷地状況に合わせた最適な設置方法を選択できます。屋外設置も可能なため、EVの駐車場所に近いガレージやカーポートなど、アクセスしやすい場所に設置が可能です。
カタログより
対応車種について
ハイブリッドV2Xシステムは、国内外の主要な電気自動車に幅広く対応しており、多くのお客様にご利用いただけます。
CHAdeMO（チャデモ）規格に準拠
ハイブリッドV2Xシステムは、国内外の主要な電気自動車（EV）およびプラグインハイブリッド車（PHEV）に対応しています。CHAdeMO（チャデモ）規格に準拠しており、日産リーフ、三菱アウトランダーPHEV、トヨタプリウスPHVなど、現在普及している多くの車種に接続可能です。
最新の対応車種や、お客様のEVがシステムに対応しているかについては、オムロン公式サイトのマルチV2Xシステム対応車種からご確認ください。
導入を後押しするサポート：補助金情報
V2Hシステムの導入費用についてご不安を感じていらっしゃる方もいるかもしれません。国や地方自治体では、クリーンエネルギー普及を後押しするための補助金制度が用意されており、これらを活用することで、お得にハイブリッドV2Xシステムを導入いただけます。
「どんな補助金があるの？」
V2Hシステム導入には、国や自治体から様々な補助金が用意されています。
例えば、経済産業省が実施する「クリーンエネルギー自動車導入促進補助金（CEV補助金）」はV2H機器も対象となります。また、自治体独自のV2H補助金を設けている場合もあり、特に東京都の補助金は高額で、毎年予算が早期に上限に達してしまうほどの人気です。
「申請はどうするの？」
V2Hシステムの導入をご検討されているお客様には、最新の補助金情報をご案内するだけでなく、複雑な申請手続きも弊社電池バンクが無償で丁寧にサポートいたします。
オムロン「ハイブリッドV2Xシステム」は、お客様のEVライフをより豊かにし、ご家庭の電力環境をより安心・快適に変えるための先進的なソリューションです。この機会にぜひ補助金を活用し、導入をご検討ください。
機能 -まとめ-
ハイブリッド
全負荷
200V対応
屋外
塩害対応
メーカーカタログ
メーカー紹介ページ
オムロン「ハイブリッドV2Xシステム」仕様
| 形式 | KPEP-A※、KPEP-A-2 | KPEP-A-S※、KPEP-A-2S | |
|---|---|---|---|
| タイプ | 一般タイプ | 重塩害対応タイプ | |
| 直流入力＊1 （V2X用PVユニット） | 最大入力電力 | 単機能：ー ／ ハイブリッド：6.6kW | |
| 最大入力電圧 | 単機能：ー ／ ハイブリッド：DC450V | ||
| 交流出力 | 定格容量 | 単機能：5.9kW（力率1.0） ／ ハイブリッド：5.9kW（力率0.95）＊1 | |
| 定格電圧 | AC202V（AC101V、2相） | ||
| 定格周波数 | 50Hz/60Hz | ||
| 絶縁方式 | 非絶縁トランスレス方式 | ||
| 電気方式 | 連系運転時 | 単相2線式（単相3線式配電線に接続） | |
| 自立運転時 | 単相3線式 | ||
| 自立運転時の定格出力 | 6kVA（片相3kVA） | ||
| 自立運転時の定格電圧 | AC202V/101V | ||
| 自立運転時の定格周波数 | 50Hz/60Hz | ||
| 設置環境 | 海岸および汽水域から500mを超える屋外設置 | 屋外設置＊2 | |
| 使用周囲温度 | -20～50℃（ただし結露および氷結なきこと、直射日光が当たらないこと） | ||
| 使用周囲湿度 | 25～95％RH（ただし結露および氷結なきこと） | ||
| 外形寸法（横×高さ×奥行き） | 450mm×562mm×232mm（ケーブルボックスを含む）
| ||
| 質量 | 本体：約21kg、ケーブルボックス：約1kg、取付けベース板：約2.5kg | ||
| 冷却方式 | 自然空冷 | ||
| ケース材質 | 本体：金属ケース、ケーブルボックス本体：金属、ケーブルボックスカバー：樹脂 | ||
| ケース外装色 | フロント：シルバー、サイド／リア：ダークグレー、ケーブルボックス：ダークグレー | ||
| 取付け方式•方法 | 壁掛け・ネジ止め | ||
| 保護構造 | IP55 | IP66 | |
- ※2025年春までの当社出荷分に表記する形式です。ハイブリッドV2Xシステムには対応していません。
- ＊1. KPEP-A、KPEP-A-Sに「直流入力（V2X用PVユニット）」はありません。また、ハイブリッドV2Xシステムには対応していません。
- ＊2. 直接波しぶきがあたる場所に設置しないでください。
- （注）高圧受電の商業設備等でも使用いただけます。
| 形式 | KP-DDV※、KP-DDV-2 | |
|---|---|---|
| タイプ | 一般タイプ・重塩害対応タイプ共用 | |
| 表示機能 | LED5個（電源：黄、充電：橙、放電：緑、ロック：黄、異常：赤） | |
| 操作機能 | 操作ボタン4個（充電、放電、自動、停止） | |
| 充放電コネクタ付ケーブル長 | 7.5m | |
| 直流入出力（EV/PHEV） | 入力電圧範囲 | 150～450V |
| 入出力数 | 1 | |
| 最大充放電電流 | 25A | |
| 連系運転時入出力電力 | 5.9kW（交流側） | |
| 自立運転時入出力電力 | 6.0kVA(交流側) | |
| 絶縁方式 | 高周波絶縁方式 | |
| 設置環境 | 屋外設置＊1 | |
| 使用周囲温度 | -20～50℃（ただし結露および氷結なきこと）＊2 | |
| 使用周囲湿度 | -25～95％RH（ただし結露および氷結なきこと） | |
| 外形寸法（横×高さ×奥行き） | 536mm×788mm×264mm（ケーブルホルダ、充放電コネクタホルダを含む） 430mm×660mm×264mm（ケーブルホルダ、充放電コネクタホルダを除く）
| |
| 質量 | 本体：約25kg、取付けベース板（取付けベース板天面カバー・底面カバー含む）：約4.2kg、 正面ネジカバー：約0.3kg、充放電コネクタ付ケーブル（7.5m）：約5.1kg、ケーブルホルダ：約0.3kg、充放電コネクタホルダ：約0.8kg、配線部カバー：約0.3kg | |
| 冷却方式 | 自然空冷 | |
| 材質 | ケース本体：アルミ、ケーブルホルダ：アルミ、充放電コネクタホルダ：樹脂とスチール | |
| ケース外装色 | フロント：シルバー、サイド／リア：シルバー | |
| 取付け方式•方法 | 壁掛け／自立架台・ネジ止め | |
| 保護構造 | 本体：IP66 充放電コネクタ付ケーブル：IP56 | |
- ※2025年春までの当社出荷分に表記する形式です。ハイブリッドV2Xシステムには対応していません。
- ＊1. 直接波しぶきがあたる場所に設置しないでください。
- ＊2. 周囲環境が高温時、直射日光の状況によっては、充放電電力量が抑制されることがあります。
| 形式 | KP-GWEP-A |
|---|---|
| 接続台数 | マルチV2Xパワーコンディショナ1台 |
| 通信方式 | 無線LAN（2.4/5 GHz、IEEE802.11b/g/n/a）、有線LAN（100Base -TX） |
| 表示部 | モノクロLCD（16文字×2行） |
| 操作方法 | 操作スイッチ4個、リセットスイッチまたは遠隔モニタリングサービス使用 |
| 外部インターフェイス | LANポート、USBコネクタ（TypeA）32GBまでのUSB2.0準拠のUSBメモリ |
| 通信プロトコル | ECHONET Lite＊1、電気自動車充放電器 Release P1、分電盤メータリング Release P.1＊2 |
| 通信仕様認証規格 | ECHONET Lite規格適合性認証＊1（規格書バージョンVer.1.13） 、 ECHONET Lite AIF仕様適合性認証＊1電気自動車充放電器 / 電気自動車充電器・HEMSコントローラ間 Ver.1.30 |
| 外形寸法（横×高さ×奥行き） | 75mm×120mm×29.5mm
|
| 動作電源 | マルチV2Xパワーコンディショナより給電 |
| 設置環境 | 屋内設置 |
| 使用周囲温度 | -20～50℃（結露および氷結なきこと） |
| 使用周囲湿度 | 25～95％RH（結露および氷結なきこと） |
| 質量 | 約140g |
| 取付け方式・方法 | 壁取付・ネジ止め |
| 保護構造 | IP20相当 |
| ケース材質 | PC+ABS |
| ケース外装色 | 白 |
| 遠隔モニタリングサービス | 遠隔モニタリング、遠隔設定、異常時メール送信 |
- ＊1. ECHONET Lite対応機器とは、一般社団法人エコーネットコンソーシアムが発行したECHONET Lite規格およびアプリケーション通信インターフェース仕様
（ECHONET Lite AIF 仕様）に準拠した機器です。ECHONET Lite、ECHONET Lite AIF、ECHONETロゴマークは、一般社団法人エコーネットコンソーシアムの登録商標です。 - ＊2. 電力計測ユニット接続時のみ使用可能です。
| 形式 | KP-DB75B-EP | KP-DB75B-EP-EF |
|---|---|---|
| タイプ | 一般用 | 外部発電併設用 |
| 定格入力電圧 | AC202V | |
| 電気方式 | 単相3線式 | |
| 定格電流 | 合計75A | |
| 設置環境 | 屋内設置 | |
| 使用周囲温度 | -5～40℃（ただし結露および氷結なきこと） | |
| 使用周囲湿度 | 45～85%RH（ただし結露および氷結なきこと） | |
| 外形寸法（横×高さ×奥行き） | 572mm×325mm×124mm
| 644mm×325mm×124mm
|
| 質量 | 約7.2kg | 約8.3kg |
| ケース外装色 | 白 | |
| 取付け方式•方法 | 壁取付・ネジ止め | |
| 形式 | KP-GWAP-MUBP |
|---|---|
| 計測機能（外部発電計測） | 単線3線200V、100A 3点 うち1点は単相2線100Vも可 |
| 計測機能（分岐計測） | 単相2線200V / 100V、30A 6点 |
| 表示部 | LED4点：状態表示 |
| 操作方法 | DIP-SW：計測機能の設定、リセットSW、積算電力量リセットSW |
| 動作電源 | 単線3線 100V / 200V |
| 最大消費電力 | 5W以下 |
| 設置環境 | 屋内設置 |
| 使用周囲温度 | -20〜+50℃（ただし結露及び氷結なきこと） |
| 使用周囲湿度 | 25〜95%RH（ただし結露及び氷結なきこと） |
| 外形寸法 | 130mm × 260mm × 60mm
|
| 質量 | 約700g |
| 取付け方式・方法 | 壁面取付・ネジ止め |
| ケース材質 | ABS |
| ケース外装色 | 白（開閉部：グレー） |
| 形式 | KP-DDP66-3 | KP-DDP66-3S | |
|---|---|---|---|
| タイプ | 一般タイプ | 重塩害対応タイプ | |
| 直流入力 （PVパネル） | 定格入力電圧 | DC320V | |
| 入力回路数 | 4 | ||
| MPPT数 | 4 | ||
| 動作電圧範囲 （MPPT） | 運転可能電圧範囲：DC25～450V、 最大電力追従（MPPT）範囲：DC35～440V | ||
| 入力電流範囲 | 許容最大短絡電流：66.4A（16.6A／1回路） 最大動作電流：56A（14A／1回路） | ||
| 最大入力電力 | 2.5kW／1回路、6.6kW／4回路 | ||
| 直流出力 | 最大出力電圧 | DC450V | |
| 設置環境 | 海岸および汽水域から500mを超える屋外設置 | 屋外設置＊2 | |
| 使用周囲温度 | -20～50℃（ただし結露および氷結なきこと） | ||
| 使用周囲湿度 | -25～95％RH（ただし結露および氷結なきこと） | ||
| 外形寸法（幅×高さ×奥行き） | 450mm×562mm×232mm（ケーブルボックスを含む）
| ||
| 質量 | 本体：約13kg、ケーブルボックス：約1kg、取付けベース板：約2.5kg | ||
| 冷却方式 | 自然空冷 | ||
| 保護構造 | IP55 | IP66 | |
- ＊1. ケース材質、ケース外装色、取付け方式・方法はマルチV2Xパワーコンディショナと同じです。
- ＊2. 直接波しぶきがあたる場所に設置しないでください。
| 形式 | KP-GWAP-D |
|---|---|
| 通信方式 | 無線LAN（2.4GHz、IEEE802.11b/g） |
| 表示部 | 7インチカラー液晶ディスプレイ WSVGA（1024×600） |
| 操作方法 | 電源ボタン、タッチパネル、タッチボタン |
| 外部インターフェイス | SD/SDHCカードスロット brSDカード：2GBまで（FAT16）、 SDHCカード：32GBまで（FAT32） |
| 外形寸法（幅×高さ×奥行き） | 190mmx134mmx24mm （壁掛プレート、スタンド含まず）
|
| 動作電源 | AC100V（ACアダプタ入力） |
| 最大消費電力 | 7W(14VA)以下 |
| 設置環境 | 屋内設置 |
| 使用周囲温度 | 0～40℃（結露および氷結なきこと） |
| 使用周囲湿度 | 25～85％RH（結露および氷結なきこと） |
| 質量 | 約370g（本体のみ） |
| 取付け方式・方法 | 壁目取り付け・ネジ止め、 またはスタンド固定・卓上設置 |
| 保護構造 | IP20相当 |
| ケース材質 | ABS |
| ケース外装色 | 白 |
- ＊１. 表示ユニットを使用できるゲートウェイのソフトウェアはVer3.1以上です。
| 形式 | KP-FRDV |
|---|---|
| 外形寸法（横×高さ×奥行き） | 336mm×1300mm×150mm
|
| 質量 | 約18kg |
| 設置環境 | 屋外設置 |
| 取付け方式・方法 | 自立設置 |
| 材質 | 金属 |
| 外装色 | シルバー |
| 備考 | EVユニットを自立設置する際に使用下さい。本体は基礎にて固定ください。 |
| 形式 | KP-DDAP-HO |
|---|---|
| 外形寸法（横×高さ×奥行き） | 177mm×226mm×90mm
|
| 質量 | 約1kg |
| 設置環境 | 屋外設置 |
| 取付け方式・方法 | 壁面取付・ネジ止め |
| 材質 | 充放電コネクタホルダフレーム：金属 充放電コネクタホルダカバー：樹脂 |
| 外装色 | 充放電コネクタホルダフレーム：シルバー 充放電コネクタホルダカバー：ブラック |
| 備考 | 充放電コネクタをEVユニットとは別に収納する際に使用ください。 |
