オムロンの新商品！マルチV2Xシステム
の製品紹介
電気自動車（EV）、PHEVへの充電や電気自動車から住宅への放電も可能！EVユニットとパワーコンディショナを別置き出来てスペースにも困らない！

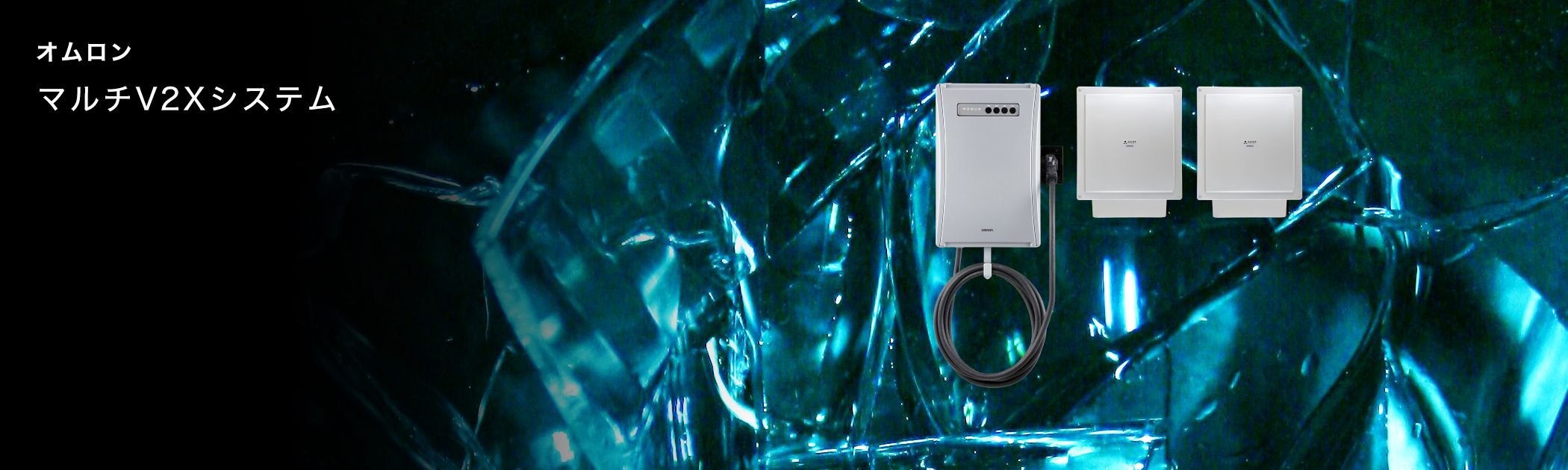

マルチV2Xシステム KPEP-Aシリーズ
08の特徴
01
ご自宅に合わせて柔軟に設置位置を決められる
マルチV2Xシステムの特徴の1つにフレキシブルに設置場所が選べることが上げられます。
下記は設置イメージで、様々な車種や設置スペースの環境において柔軟な設置が出来る事がわかります。
スタンド取り付け
画像はメーカーカタログ参照
パワーコンディショナは別の壁面に設置可能
画像はメーカーカタログ参照
充放電コネクタの取り付け位置を選択可能
画像はメーカーカタログ参照
充放電コネクタのみを離れた位置に取り付け可能
画像はメーカーカタログ参照
02
国内から国外メーカーまで、豊富な車種に対応
ここでは、マルチV2Xシステムの対応車種を一覧で紹介します。実際にマルチV2Xシステムを導入する際には、事前に購入するEVと連携が可能か、諸条件も含めてオムロンまたはディーラーへの確認や、設置に関するご不明な点は電池バンクにお問い合わせ下さい。
| 車名 | 年式 | 型式 | 総電力量 （電池容量） | 充電上限 | 放電下限 | 停電時、 12Vシガーケーブル | 自動ロック 機能 | 種別 |
|---|---|---|---|---|---|---|---|---|
| リーフ | 2022年式～ | ZAA-ZE1 | 40/60kWh | 100％未満 | 約10％ | 不要 | 利用可 | EV |
| 2018～2021年式 | 要 | 利用可 | ||||||
| 2016～2017年式 | ZAA-AZE0 | 24/30kWh | 約80％ | 約30％ | 要 | 利用可 | ||
| 2013～2015年式 | 24kWh | 要 | 利用可 | |||||
| サクラ | 2022年式〜 | ZAA-B6AW | 20kWh | 100％未満 | 約10％ | 不要 | 利用可 | |
| アリア | 2022年式〜 | ZAA-FE0 | 66kWh/91kWh | 不要 | 利用可 | |||
| e-NV200 | 2016年式 | ZAA-ME0 | 24/40kWh | 約80％ | 約30％ | 要 | 利用可 | |
| 2014～2015年式 | 24kWh | 要 | 利用可 |
| 車名 | 年式 | 型式 | 総電力量 （電池容量） | 充電上限 | 放電下限 | 停電時、 12Vシガーケーブル | 自動ロック機能 | 種別 |
|---|---|---|---|---|---|---|---|---|
| アウトランダーPHEV | 2022年式～ | 5LA-GN0W | 20kWh | 94％未満 | 約4％ | 不要 | 利用可 | PHEV |
| 2019～2021年式 | 5LA-GG3W | 13.8kWh | 100%未満 | 約20% | 不要 | 利用不可 | ||
| 2014～2018年式 | DLA-GG2W | 12kWh | 95%未満 | 約20%～約30% | 要 | 利用不可 | ||
| 2013年式 | 12kWh | 95%未満 | 約40%～約50% | 要 | 利用不可 | |||
| エクリプスクロス (PHEVモデル) | 2021年式～ | 5LA-GL3W | 13.8kWh | 100%未満 | 約20% | 不要 | 利用不可 | |
| eKクロスEV | 2022年式〜 | ZAA-B6AW | 20kWh | 100%未満 | 約10% | 不要 | 利用可 | EV |
| i-MiEV (アイ・ミーブ) | 2011年式～ | ZAA-HD4W ZAA-HA4W ZAA-HA3W | 16kWh/10.5kWh | 95%未満 | 約30%～約40% | 要 | 利用不可 | |
| 2010年式 | 95%未満 | 約30%～約40% | 要 | 利用不可 | ||||
| MINICAB-MiEV VAN (ミニキャブ・ミーブ バン) | 2012年式～ | ZAB-U68V ZAB-U67V | 16kWh/10.5kWh | 95%未満 | 約30%～約40% | 要 | 利用不可 | |
| MINICAB-MiEV TRUCK (ミニキャブ・ミーブ トラック) | 2013年式～ | ZAB-U68T | 10.5kWh | 95%未満 | 約30%～約40% | 要 | 利用不可 |
| 車名 | 年式 | 型式 | 総電力量 （電池容量） | 充電上限 | 放電下限 | 停電時、 12Vシガーケーブル | 自動ロック 機能 | 種別 |
|---|---|---|---|---|---|---|---|---|
| BYD ATTO 3 | 2023年式～ | ZAA-SC2EXSQ | 58.56kWh | 約100% | 約15% | 不要 | 利用可 | EV |
| BYD DOLPHIN Long Range | 2023年式～ | ZAA-EM2EXSQ | 58.56kWh | 約100% | 約15% | 不要 | 利用可 | EV |
| BYD DOLPHIN | 2023年式～ | ZAA-EM2EXSF | 44.9kWh | 約100% | 約15% | 不要 | 利用可 | EV |
| 車名 | 年式 | 型式 | 総電力量 （電池容量） | 充電上限 | 放電下限 | 停電時、 12Vシガーケーブル | 自動ロック 機能 | 種別 |
|---|---|---|---|---|---|---|---|---|
| プリウスPHV | 2020年7月～2023年1月式 | 6LA-ZVW52 | 8.8kWh | 約100% | 約0% | 不要 | 利用可 | PHEV |
| 2019年5月～2020年7月式 | DLA-ZVW52 | 不要 | 利用可 | |||||
| bZ4X | 全年式 | ZAA-YEAM15 | 71.4kWh | 約100% | 約10%〜30% | 不要 | 利用可 | EV |
| ZAA-XEAM10 | 不要 | 利用可 | ||||||
| レクサス UX300e | 2023年4月式～ | ZAA-KMA10 | 72.8kWh | 約100% | 約30% | 不要 | 利用可 |
| 車名 | 年式 | 型式 | 総電力量＊1 （電池容量） | 充電上限 | 放電下限 | 停電時、 12Vシガーケーブル | 自動ロック 機能 | 種別 |
|---|---|---|---|---|---|---|---|---|
| SOLTERRA | 全年式 | ZAA-YEAM15X | 71.4kWh | 約100% | 約10%〜30% | 不要 | 利用可 | EV |
| ZAA-XEAM10X | 不要 | 利用可 |
| 車名 | 対象MP | 総電力量 （電池容量） | 充電上限 | 放電下限 | 停電時、 12Vシガーケーブル | 自動ロック 機能 | 種別 |
|---|---|---|---|---|---|---|---|
| EQS | MP202302以降 | 107.8kWh | 約100% | 約10％ | 要 | 利用可 | EV |
| EQS SUV | 全MP | ||||||
| EQE | MP202302以降 | 90.6kWh | 約100% | 約10% | 要 | 利用可 | |
| EQE SUV | 全MP | 90.6kWh/89.0kW | |||||
| S 580 e 4MATIC long | MP202301以降 | 28.6kWh | 約100% | 約10% | 要 | 利用可 | PHEV |
03スマートフォンから充放電をコントロール
スマートフォンでスケジュールを設定することで、電気自動車の充電残量、家電での消費量や太陽光の発電量に応じて自動的に充放電がコントロールできます。スマートフォンの他、ご自宅のゲートウェイからも設定を変えることができます。また、EVユニットではスケジュール運転と手動充電・放電を切り替えることができます。
充電・放電の設定オプション
充電
| 充電 | 通常充電 | 余剰充電 |
|---|---|---|
| 充電目標値まで充電し、完了後は待機。 | 充電目標値まで太陽光発電の余剰電力で充電し、完了後は待機。 |
放電
| 放電 | 通常放電 | 自家消費 |
|---|---|---|
| 放電目標値まで放電し、完了後は待機。電気自動車の走行に必要な電気を残せます。 | 充電目標値と放電目標値の間で、ご家庭での消費電力に応じて電気自動車から電気を供給。 |
04
停電時に家中の電気をバックアップ
マルチV2Xシステムな停電時に200Vの家電も使用できます。200Vが必要な家電は一般的に、エアコン、IH調理機、エコキュートなどがあり、暮らしの必需品です。それらも含めて、テレビや冷蔵庫、家の照明、スマートフォンの充電等も全て使用可能です。
特にご高齢の方がいる環境、小さいお子様がいるご家庭では停電時に家電が使える事が大きいメリットとなります。
05
突然の停電時にも、切り替え操作が不要で安心
停電が発生した際、暗い中で電源の切り替え操作を行うのは大変です。オムロンのマルチV2Xシステムなら、分電盤に自動切替機能があるので、複雑な切替操作は不要。電気が供給され＊1、停電復旧時も自動で通常運転に戻ります。停電時の充電量調整も自動で行われるため、操作は必要ありません。
※一部の車種ではマルチV2Xシステムの起動用電源確保のための接続操作が必要になります。
06
コンパクトで省スペース設計
マルチV2Xパワーコンディショナ
EVユニット
マルチV2Xシステム用ゲートウェイ
V2X用全負荷分電盤
EVユニット用自立スタンド
別体充放電コネクタホルダ
電力計測ユニット
07
重塩害地域、積雪地域にも対応
マルチV2Xシステムは一般タイプと重塩害対応タイプがあり、設置環境に合わせてお選び頂けます。
どちらのタイプでも、海水のしぶきが直接かかるところには屋外に設置できません。
また、直射日光が当たらない場所、揮発性、可燃性、腐食性およびその他の煙、ガスにさらされない場所などに設置が必要です。
また、高い保護構造により積雪地域（動作温度-20℃～50℃）でも使用できます
設置場所によっては標準のメーカー保証が下りない可能性もありますので、電池バンクではメーカーに確認の上、設置場所のご提案を行います。
一般タイプ
海岸および汽水域から500mを超える地域の屋外に設置可能です。
| 品名 | 形式 |
|---|---|
| マルチV2Xパワーコンディショナ | KPEP-A |
重塩害対応タイプ
海岸および汽水域から500m以内の地域でも屋外に設置できます。台風などの強風により一時的に海水が飛来する場所でも設置可。
* EVユニット KP-DDVは、一般タイプ・重塩害対応タイプ共用です。
| 品名 | 形式 |
|---|---|
| マルチV2Xパワーコンディショナ | KPEP-A-S |
|
EVユニット |
KP-DDV* |
08
マルチV2Xシステム KPEP-Aシリーズは補助金対象！
オムロンのマルチV2Xシステム（KPEP-Aシリーズ）は下記の補助金が対象でした。令和6年度の補助金でも対象となる可能性が高いですが、2024年3月現在まだ発表待ちとなっています。
➀NeV
R4年度補正･R5年度
補助金（V2H充放電設備）
②SII
R5年度
DER補助金
③SII
R5年度
経産省都県ZEH補助金
➀ R4年度補正･R5年度補助金（V2H充放電設備）
令和5年5月22日をもって申請受付は終了となりました。マルチV2Xシステムは補助対象V2H充放電設備に該当しますので、令和6年度のV2H充放電設備補助金に期待しましょう。
●対象のV2H充放電設備
| 型式 | 充電出力(kW) | 放電出力(kW) | 補助金交付上限額（千円） |
|---|---|---|---|
| KPEP-A-SET-AC | 5.9kW | 5.9kW | 750 |
| KPEP-A-SET-AC-EF | 5.9kW | 5.9kW | 750 |
| KPEP-A-SET-AC-S | 5.9kW | 5.9kW | 750 |
| KPEP-A-SET-AC-EF-S | 5.9kW | 5.9kW | 750 |
② R5年度DER補助金
●対象機器
| 助成対象機器 | 品名 | 型式 | メーカー希望 小売価格（税別） |
|---|---|---|---|
| マルチV2Xシステム KPEP-Aシリーズ＊１ | 単機能V2Xシステム（一般タイプ） | KPEP-A-SET-AC | 1,600,000円 |
| 単機能V2Xシステム（一般タイプ×蓄電池・エネファーム併設連系） | KPEP-A-SET-AC-EF | 1,680,000円 | |
| 単機能V2Xシステム（重塩害対応タイプ） | KPEP-A-SET-AC-S | 1,750,000円 | |
| 単機能V2Xシステム（重塩害対応タイプ×蓄電池・エネファーム併設連系） | KPEP-A-SET-AC-EF-S | 1,830,000円 |
●補助率及び補助上限額
| 設備区分 | 費用区分 | 補助率 | 補助金上限額 |
|---|---|---|---|
| 家庭用 | 設備費 | 1/2以内 | 750,000円／台 |
| 工事費 | 定額 | 400,000円／台 | |
| 業務産業用 | 設備費,工事費 | 1/2以内 | 2,000,000円／台 |
③ R5年度 経産省都県ZEH補助金
※補助金の詳細につきましては、下記のSIIホームページをご参照ください。
公式サイト：https://sii.or.jp/meti_zeh05/
マルチ蓄電プラットフォーム及び、マルチV2Xシステムのモニタリング機能の改善
1.表示ユニットリリース
マルチ蓄電プラットフォーム及び、マルチＶ２Xシステムに対応した表示ユニットの販売開始

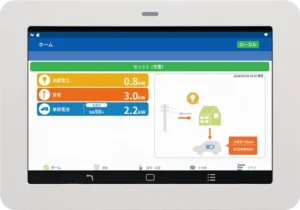

V2Xシステム表示ユニット
オプション
表示ユニット
パソコンやスマートフォンを使えない場合は、専用表示機で発電量や充電量の確認や設定の変更が出来ます。
※屋内でWi-Fiが届く範囲でのご使用になります。
※ゲートウェイVer2.7以上で利用可能です。
※屋内でWi-Fiが届く範囲でのご使用になります。
※ゲートウェイVer2.7以上で利用可能です。
- タッチパネルで簡単操作
- 太陽光発電 / 蓄電池の状態を表示
- 過去（24時間 / 2週間）の実績をグラフ表示
| 品名 | 表示ユニット |
|---|---|
| 形式 | KP-GWAP-D |
| 画面 | 7インチカラー TFT液晶ディスプレイ |
| 表示色 | 65536色 |
| 解像度 | WSVGA(1024×600) |
| 通信方式 （無線LAN） |
2.4GHz無線（IEEE802.11 b/g 準拠） |
| 設置方法 | 卓上設置 / 壁面設置 |
| 定格入力電圧 | DC5V（専用ACアダプタを使用） |
| 最大消費電力 | 7W（14VA）以下 |
| 使用温度範囲 | 0～+40℃（結露及び氷結なきこと） |
| 使用湿度範囲 | 25～85%RH（結露および氷結なきこと） |
| 外見寸法 | 幅190mm×高さ134mm×奥行24mm |
| 質量 | 約370g(本体のみ) |

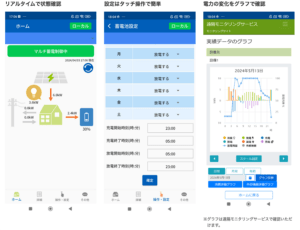

2.専用スマートフォンアプリ
リアルタイムで太陽光と蓄電池の状態を確認、蓄電池の設定、実績データのグラフ等がモバイルから確認可能
※スマートフォンアプリを使用する場合はゲートウェイのソフトウェアがVer2.7以上であることを確認し、異なっている時は販売店にてバージョンアップを実施。
- リアルタイムで状態確認
- 設定はタッチ操作で簡単
- 電力の変化をグラフで確認
3.ゲートウェイの無線対応
ゲートウェイの無線化により設置場所の制約がなくなり施工性UP
※ただし、ゲートウェイの対応バージョンにおいて制約あり
※ただし、ゲートウェイの対応バージョンにおいて制約あり
既存
■ゲートウェイとWi-Fiルータ間は有線のみ
無線対応
■ゲートウェイとWi-Fiルータ間は有線または無線
■Ver2.7で表示ユニット、スマートフォンアプリに対応
Ver2.6以降はバージョンアップする事で利用可能
■Ver3.1で無線に対応。
Ver2.*からVer3.1へのバージョンアップは不可
| ゲートウェイの 対応バージョン |
表示ユニット対応 | スマートフォンアプリ対応 | 無線対応 |
|---|---|---|---|
| Ver2.6以降 | △ | △ | × |
| Ver2.7 | 〇 | 〇 | × |
| Ver3.1 | 〇 | 〇 | 〇 |
モニタリング機能についてまとめ
| スマートフォンアプリ 遠隔モニタリングサービス登録あり | スマートフォンアプリ 遠隔モニタリングサービス登録なし | 表示ユニット | |
|---|---|---|---|
| ホーム画面 / 詳細画面 ・現在地のリアルタイム表示 | 〇 | 〇 | 〇 |
| 蓄電池設定 動作状態 蓄電池設定 蓄電池診断設定 | 〇 | 〇 | 〇 |
| イベント通知 | 〇 | × | × |
| 現在発生中の エラー表示 | 〇 | 〇 | 〇 |
| グラフ表示（過去24時間（時単位） / 過去2週間（日単位）） エラー表示 | × | × | 〇 |
| 遠隔モニタリングサービス （過去の実績データ表示等） | 〇 | × | × |
オムロンマルチ V2Xシステム
の参考価格（工事費込み・税抜き）
| 商品名 | V2H本体型式 | 価格帯 |
|---|---|---|
| マルチV2Xシステム KPEP-A（⼀般タイプ） | KPEP-A-SET-AC | 110~150万円 |
| マルチV2Xシステム KPEP-A(エネファーム) | KPEP-A-SET-AC-EF | 110~150万円 |
| マルチV2Xシステム KPEP-A-S（重塩害） | KPEP-A-SET-AC-S | 110~150万円 |
| マルチV2Xシステム KPEP-A-S （重塩害、エネファーム） | KPEP-A-SET-AC-EF-S | 110~150万円 |
※掲載価格はあくまで参考価格となります。
※施工内容やお住いのエリアにより価格は異なります。
メーカーカタログ
メーカー紹介ページ
製品仕様
| 形式 | KPEP-A | KPEP-A-S | |
|---|---|---|---|
| タイプ | 一般タイプ | 重塩害対応タイプ | |
| 交流出力 | 定格容量 | 5.9kW（力率0.95） | |
| 定格電圧 | AC202V（AC101V、2相） | ||
| 定格周波数 | 50Hz/60Hz | ||
| 絶縁方式 | 非絶縁トランスレス方式 | ||
| 電気方式 | 連系運転時 | 単相2線式（単相3線式配電線に接続） | |
| 自立運転時 | 単相3線式 | ||
| 自立運転時の定格出力 | 6kVA（片相3kVA） | ||
| 自立運転時の定格電圧 | AC202V/101V | ||
| 自立運転時の定格周波数 | 50Hz/60Hz | ||
| 設置環境 | 海岸および汽水域から500mを超える屋外設置 | 屋外設置＊1 | |
| 使用周囲温度 | -20～50℃（ただし結露および氷結なきこと、直射日光が当たらないこと） | ||
| 使用周囲湿度 | 25～95％RH（ただし結露および氷結なきこと） | ||
| 外形寸法（横×高さ×奥行き） | 450mm×562mm×232mm（ケーブルボックスを含む）
| ||
| 質量 | 本体：約21kg、ケーブルボックス：約1kg、取付けベース板：約2.5kg | ||
| 冷却方式 | 自然空冷 | ||
| ケース材質 | 本体：金属ケース、ケーブルボックス本体：金属、ケーブルボックスカバー：樹脂 | ||
| ケース外装色 | フロント：シルバー、サイド／リア：ダークグレー、ケーブルボックス：ダークグレー | ||
| 取付け方式•方法 | 壁掛け・ネジ止め | ||
| 保護構造 | IP55 | IP66 | |
＊1. 直接波しぶきがあたる場所に設置しないでください。
※高圧受電の商業設備等でも使用いただけます。
| 形式 | KP-DDV | |
|---|---|---|
| タイプ | 一般タイプ・重塩害対応タイプ共用 | |
| 表示機能 | LED5個（電源：黄、充電：橙、放電：緑、ロック：黄、異常：赤） | |
| 操作機能 | 操作ボタン4個（充電、放電、自動、停止） | |
| 充放電コネクタ付ケーブル長 | 7.5m | |
| 直流入出力（EV/PHEV） | 入力電圧範囲 | 150～450V |
| 入出力数 | 1 | |
| 最大充放電電流 | 25A | |
| 連系運転時入出力電力 | 5.9kW（交流側） | |
| 自立運転時入出力電力 | 6.0kVA(交流側) | |
| 絶縁方式 | 高周波絶縁方式 | |
| 設置環境 | 屋外設置＊1 | |
| 使用周囲温度 | -20～50℃（ただし結露および氷結なきこと）＊2 | |
| 使用周囲湿度 | -25～95％RH（ただし結露および氷結なきこと） | |
| 外形寸法（横×高さ×奥行き） | 536mm×788mm×264mm（ケーブルホルダ、充放電コネクタホルダを含む）
| |
| 質量 | 本体：約25kg、取付けベース板（取付けベース板天面カバー・底面カバー含む）：約4.2kg、 正面ネジカバー：約0.3kg、充放電コネクタ付ケーブル（7.5m）：約5.1kg、ケーブルホルダ：約0.3kg、充放電コネクタホルダ：約0.8kg、配線部カバー：約0.3kg | |
| 冷却方式 | 自然空冷 | |
| 材質 | ケース本体：アルミ、ケーブルホルダ：アルミ、充放電コネクタホルダ：樹脂とスチール | |
| ケース外装色 | フロント：シルバー、サイド／リア：シルバー | |
| 取付け方式•方法 | 壁掛け／自立架台・ネジ止め | |
| 保護構造 | 本体：IP66 充放電コネクタ付ケーブル：IP56 | |
＊1. 直接波しぶきがあたる場所に設置しないでください。
＊2. 周囲環境が高温時、直射日光の状況によっては、充放電電力量が抑制されることがあります。
| 形式 | KP-GWEP-A |
|---|---|
| 接続台数 | マルチV2Xパワーコンディショナ1台 |
| 通信方式 | 無線LAN（2.4/5 GHz、IEEE802.11b/g/n/a）、有線LAN（100Base -TX） |
| 表示部 | モノクロLCD（16文字×2行） |
| 操作方法 | 操作スイッチ4個、リセットスイッチまたは遠隔モニタリングサービス使用 |
| 外部インターフェイス | LANポート、USBコネクタ（TypeA）32GBまでのUSB2.0準拠のUSBメモリ |
| 通信プロトコル | ECHONET Lite＊1、電気自動車充放電器 Release P1、分電盤メータリング Release P.1＊2 |
| 通信仕様認証規格 | ECHONET Lite規格適合性認証＊1（規格書バージョンVer.1.13） 、 ECHONET Lite AIF仕様適合性認証＊1電気自動車充放電器 / 電気自動車充電器・HEMSコントローラ間 Ver.1.30 |
| 外形寸法（横×高さ×奥行き） | 75mm×120mm×29.5mm
|
| 動作電源 | マルチV2Xパワーコンディショナより給電 |
| 設置環境 | 屋内設置 |
| 使用周囲温度 | -20～50℃（結露および氷結なきこと） |
| 使用周囲湿度 | 25～95％RH（結露および氷結なきこと） |
| 質量 | 約140g |
| 取付け方式・方法 | 壁取付・ネジ止め |
| 保護構造 | IP20相当 |
| ケース材質 | PC+ABS |
| ケース外装色 | 白 |
| 遠隔モニタリングサービス | 遠隔モニタリング、遠隔設定、異常時メール送信 |
＊1. ECHONET Lite対応機器とは、一般社団法人エコーネットコンソーシアムが発行したECHONET Lite規格およびアプリケーション通信インターフェース仕様（ECHONET Lite AIF 仕様）に準拠した機器です。ECHONET Lite、ECHONET Lite AIF、ECHONETロゴマークは、一般社団法人エコーネットコンソーシアムの登録商標です。
＊2. 電力計測ユニット接続時のみ使用可能です。
| 形式 | KP-DB75B-EP | KP-DB75B-EP-EF |
|---|---|---|
| タイプ | 一般用 | 蓄電池・エネファーム*1併設連系用 |
| 定格入力電圧 | AC202V | |
| 電気方式 | 単相3線式 | |
| 定格電流 | 合計75A | |
| 設置環境 | 屋内設置 | |
| 使用周囲温度 | -5～40℃（ただし結露および氷結なきこと） | |
| 使用周囲湿度 | 45～85%RH（ただし結露および氷結なきこと） | |
| 外形寸法（横×高さ×奥行き） | 572mm×325mm×124mm
| 644mm×325mm×124mm
|
| 質量 | 約7.2kg | 約8.3kg |
| ケース外装色 | 白 | |
| 取付け方式•方法 | 壁取付・ネジ止め | |
*1. 「エネファーム」 は大阪ガス（株）、東京ガス（株）、ENEOS（株）の登録商標です。
| 形式 | KP-GWAP-MUBP |
|---|---|
| 計測機能（外部発電計測） | 単線3線200V、100A 3点 うち1点は単相2線100Vも可 |
| 計測機能（分岐計測） | 単相2線200V / 100V、30A 6点 |
| 表示部 | LED4点：状態表示 |
| 操作方法 | DIP-SW：計測機能の設定、リセットSW、積算電力量リセットSW |
| 動作電源 | 単線3線 100V / 200V |
| 最大消費電力 | 5W以下 |
| 設置環境 | 屋内設置 |
| 使用周囲温度 | -20〜+50℃（ただし結露及び氷結なきこと） |
| 使用周囲湿度 | 25〜95%RH（ただし結露及び氷結なきこと） |
| 外形寸法 | 130mm × 260mm × 60mm
|
| 質量 | 約700g |
| 取付け方式・方法 | 壁面取付・ネジ止め |
| ケース材質 | ABS |
| ケース外装色 | 白（開閉部：グレー） |
| 形式 | KP-FRDV |
|---|---|
| 外形寸法（横×高さ×奥行き） | 336mm×1300mm×150mm
|
| 質量 | 約18kg |
| 設置環境 | 屋外設置 |
| 取付け方式・方法 | 自立設置 |
| 材質 | 金属 |
| 外装色 | シルバー |
| 備考 | EVユニットを自立設置する際に使用下さい。本体は基礎にて固定ください。 |
| 形式 | KP-DDAP-HO |
|---|---|
| 外形寸法（横×高さ×奥行き） | 177mm×226mm×90mm
|
| 質量 | 約1kg |
| 設置環境 | 屋外設置 |
| 取付け方式・方法 | 壁面取付・ネジ止め |
| 材質 | 充放電コネクタホルダフレーム：金属 充放電コネクタホルダカバー：樹脂 |
| 外装色 | 充放電コネクタホルダフレーム：シルバー 充放電コネクタホルダカバー：ブラック |
| 備考 | 充放電コネクタをEVユニットとは別に収納する際に使用ください。 |
